من المحطة الكهربائية إلى مركز القيادة

التحكم والمراقبة الرقمية لمحطات الجهد المتوسط والعالي (HTA/HTB)

يحلّ نظام التحكم والمراقبة الرقمي محلّ لوحات التحكم بالمرحلات والتوصيلات السلكية ببنية معلوماتية صناعية: تُقاد كل خلية بمرحلها الرقمي، وتُستغل المحطة بأكملها من واجهة محلية أو من مركز القيادة.

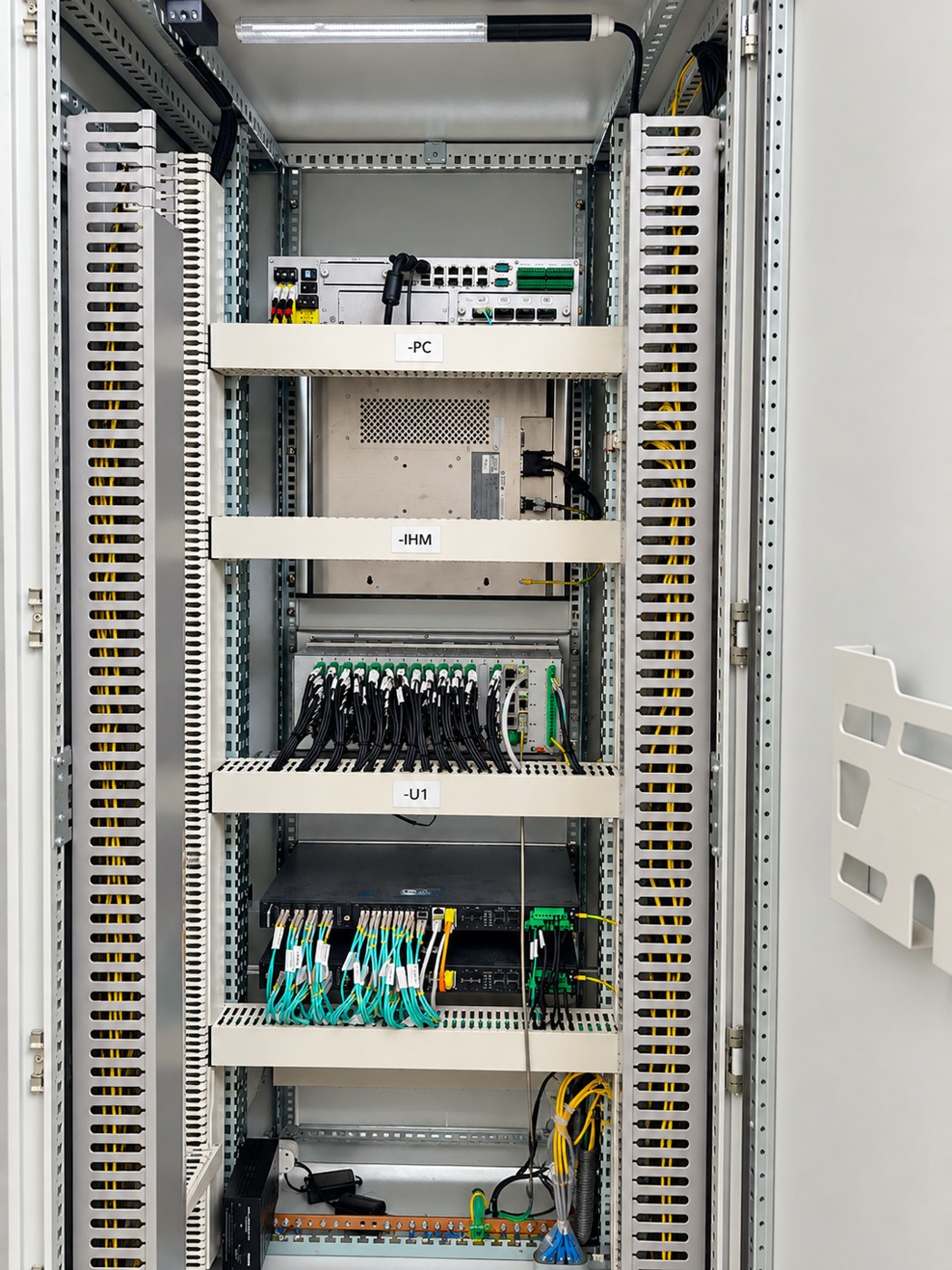

نصمم خزائن التحكم والمراقبة الرقمية ونوصلها ونختبرها في ورشتنا قبل تسليمها: يُركَّب فيها حاسوب المحطة والواجهة ووحدة الخلية العامة والمحولات الشبكية، وتُرقَّم وتُختبر، من أجل تشغيل سريع في الموقع.

• دراسة البنية وملف التنفيذ
• خزائن التحكم والمراقبة: وحدة RTU MiCOM C264، حاسوب صناعي، واجهة لمسية، محولات شبكية مكرَّرة
• وحدة الخلية العامة: مداخل ومخارج رقمية، قياسات عن بعد، أوامر عن بعد
• التزامن الزمني للمحطة عبر خادم GPS (NTP / IEC 61588)
• اختبارات على المنصة ثم في الموقع، التشغيل وتكوين المستغلين

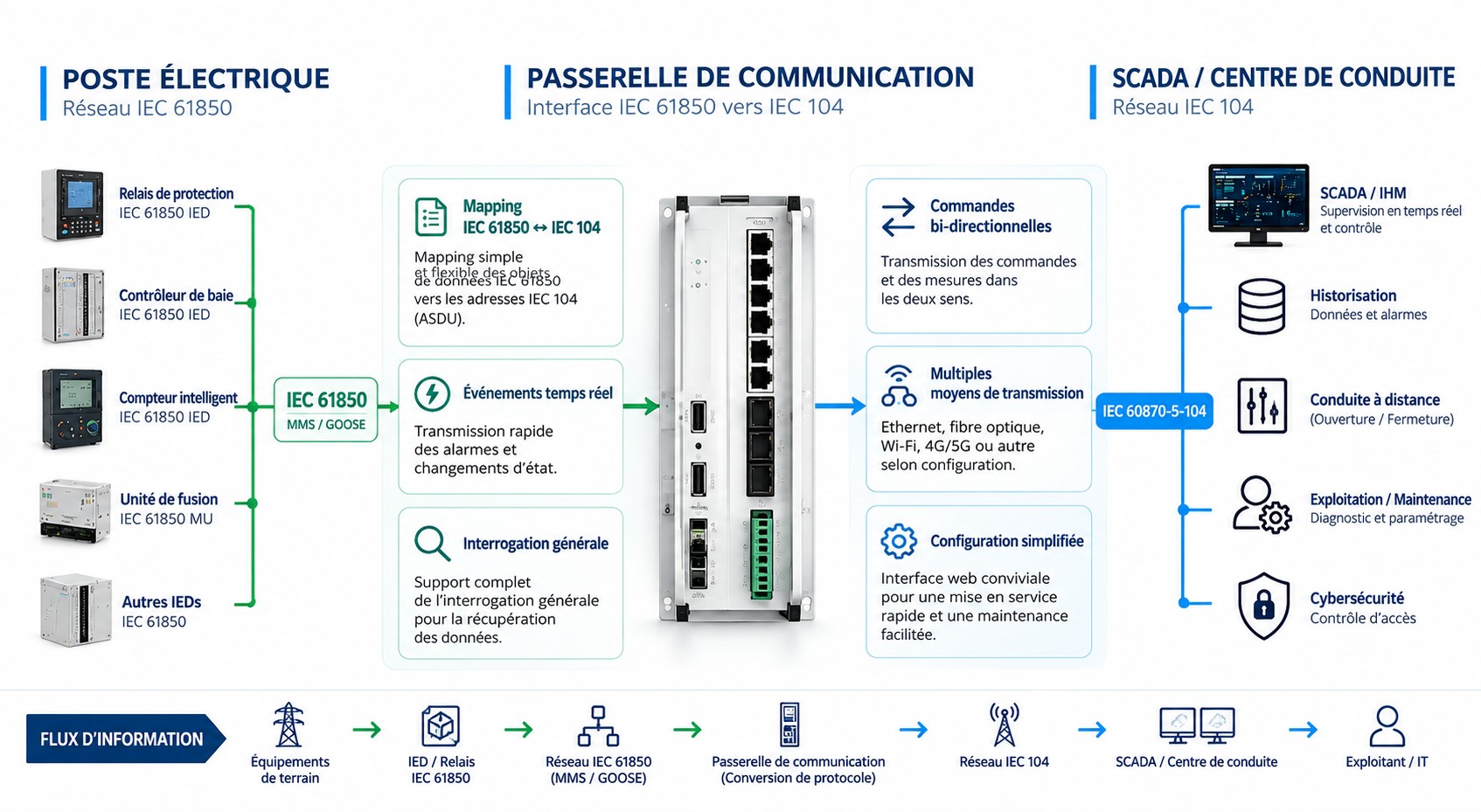

إدماج IEC 61850 وIEC 60870-5-104 وIEC 60870-5-101 وModbus

في المحطة، يجب أن تتبادل تجهيزات الحماية والقياس والقيادة المعلومات فيما بينها ومع مركز القيادة. نتقن بروتوكولات القطاع وننجز البوابات التي تربط بينها، من إعداد التجهيزات إلى الاختبارات مع المستغِل.

• IEC 61850: هندسة ملفات SCL (SCD وICD وCID)، رسائل GOOSE وتقارير MMS
• IEC 60870-5-104: التحكم عن بعد عبر شبكة IP نحو SCADA ومركز القيادة
• IEC 60870-5-101: روابط تسلسلية نحو مراكز القيادة والتجهيزات الموجودة
• Modbus RTU وTCP: العدادات، أجهزة القياس، المتحكمات المنطقية وتجهيزات أخرى
• بوابات تحويل البروتوكولات، جداول التقابل واختبارات نقطة بنقطة

مرحلات الحماية والتجديد (Retrofit)

مرحلات الحماية هي قلب سلامة المحطة. نتقن إعدادها واختبارها وتشغيلها: تُنجز فرقنا اختبارات الحماية بأدواتها الخاصة، من حقائب الحقن وبرمجيات الإعداد.

كما نقترح ترقية الحمايات إلى أحدث الإصدارات، أو استبدال المرحلات الموجودة بأقل تأثير ممكن على توصيلات الجهد المنخفض للخلايا.

• إعداد المرحلات وضبطها، مخططات الحماية وحساب الضبط
• اختبارات الحماية بالحقن الثانوي بواسطة حقائب الاختبار الخاصة بنا
• التشغيل، محاضر الاختبار والاستلام مع المستغِل
• ترقية المرحلات إلى أحدث الإصدارات

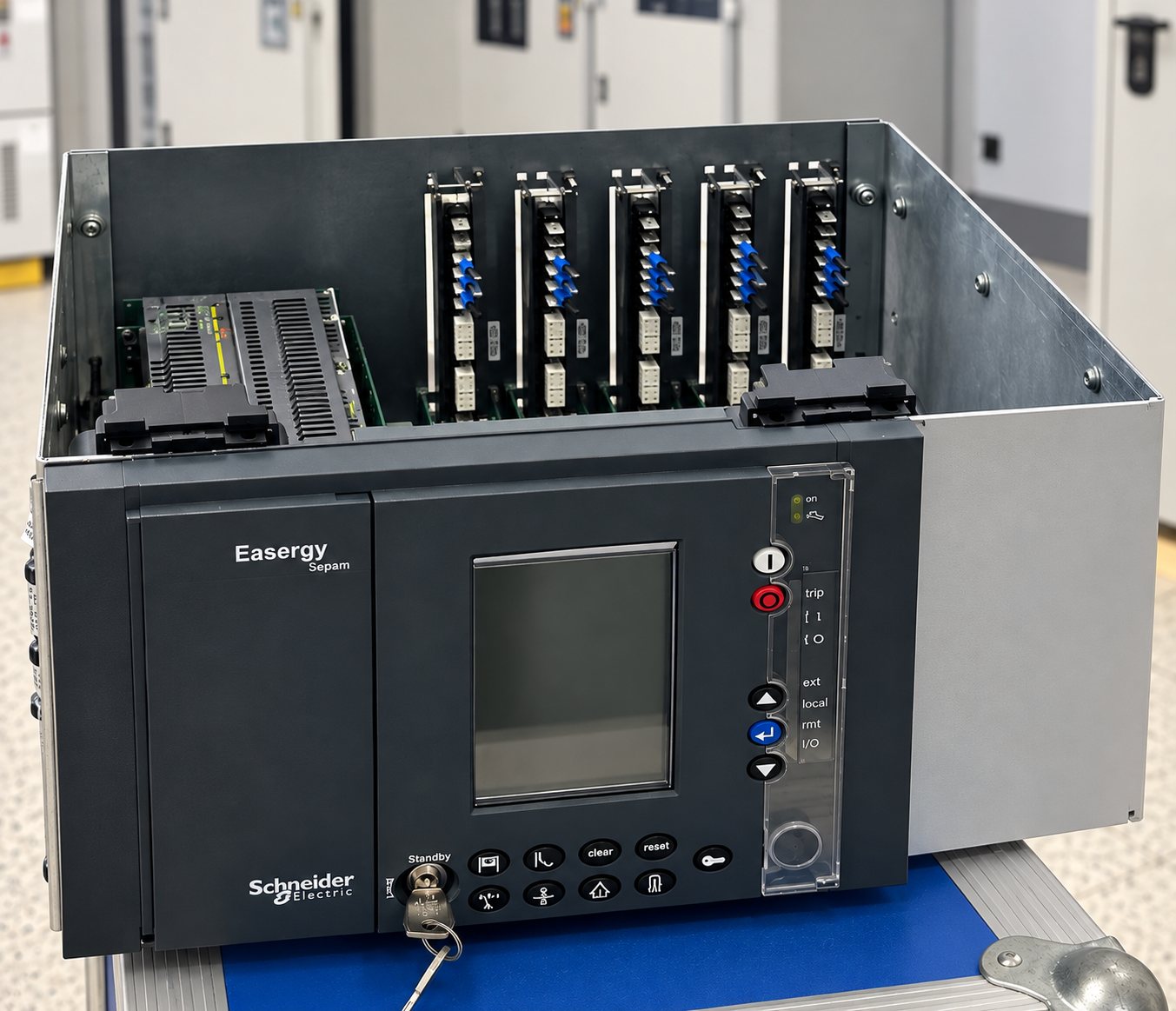

• تجديد Sepam 2000 إلى Sepam 80 دون إعادة توصيلات الجهد المنخفض للخلايا

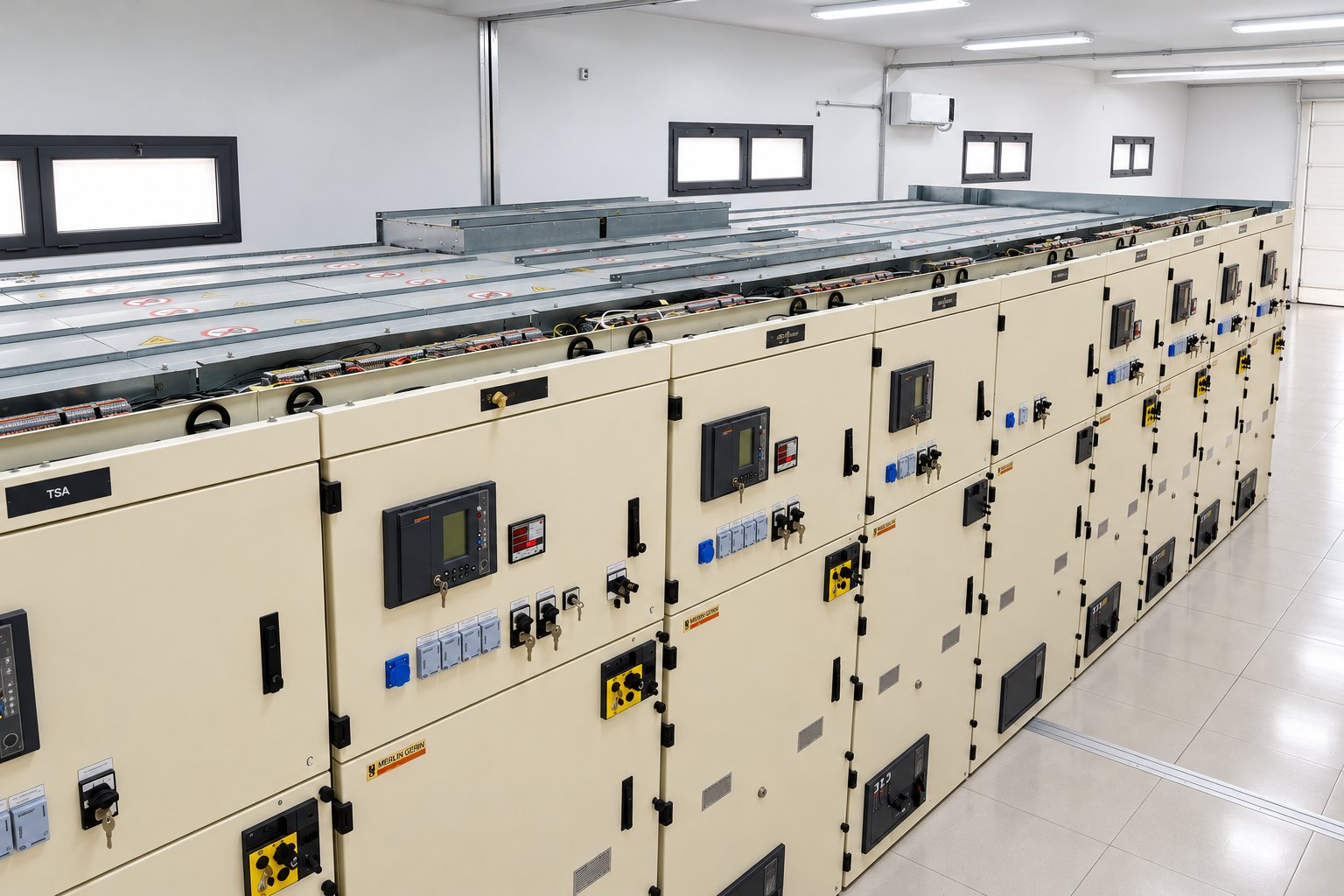

لوحات الجهد المتوسط والمنخفض

نورّد ونركّب ونوصل لوحات الجهد المتوسط 30 كيلوفولط و10 كيلوفولط للمحطات الرئيسية، إضافة إلى خزائن الجهد المنخفض والخدمات المساعدة المرافقة لها.

• خلايا الوصول والمخارج والربط ورفع القضبان ومحول الخدمات المساعدة والقياس
• تجديد لوحات الجهد المتوسط مع الحفاظ على استمرارية الخدمة
• الخدمات المساعدة: مقوّمات-شواحن، بطاريات، لوحات التيار المستمر والمتناوب
• توصيل كوابل الجهد المتوسط واختبارات العزل
• تشغيل منسَّق مع المستغِل

الإشراف والتحكم عن بعد

يحتاج المستغِل إلى رؤية حالة شبكته والتدخل في الوقت الحقيقي. ننجز واجهات المحطات وروابط التحكم عن بعد التي ترفع المعلومات إلى مركز القيادة.

• واجهة المحطة: المخططات التمثيلية، الإنذارات، القياسات، السجلات والتقارير
• بوابات التحكم عن بعد IEC 60870-5-104 نحو SCADA
• إدماج بروتوكولي DNP3 وModbus
• قاعدة بيانات التحكم عن بعد واختبارات نقطة بنقطة مع مركز القيادة

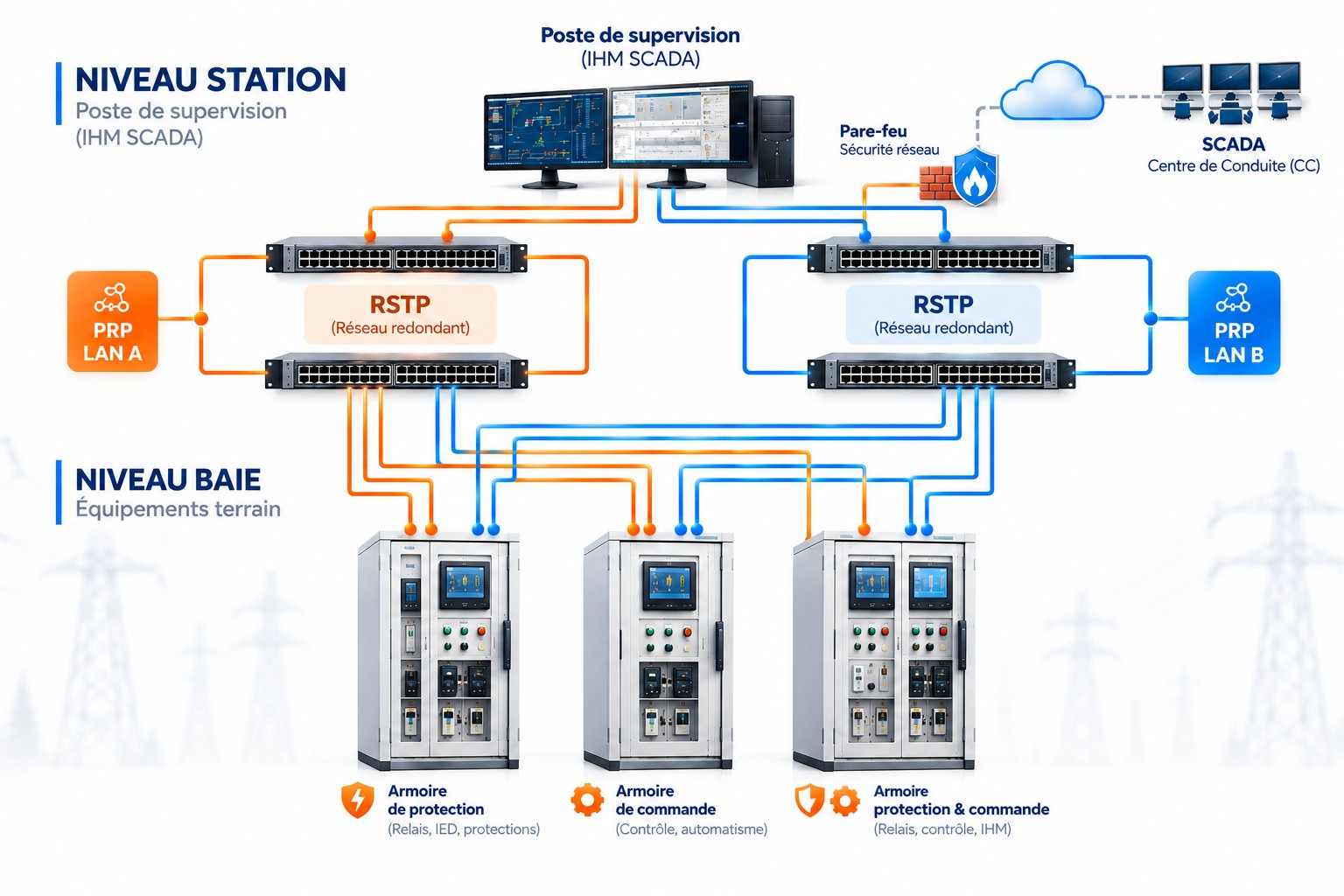

الاتصالات الصناعية

تعتمد المحطة الرقمية على شبكة اتصال موثوقة. نصمم وننجز الروابط التي تصل التجهيزات فيما بينها وتصل المحطة ببقية الشبكة.

• شبكات الألياف البصرية وعلب التوصيل
• محولات شبكية صناعية، شبكة مزدوجة PRP (LAN A / LAN B) وحلقات RSTP
• محولات ألياف بصرية / RS-485 للتجهيزات التسلسلية
• روابط نحو المحطات البعيدة ومركز القيادة
• جدران الحماية، تجزئة الشبكات وتحصين الوصول (الأمن السيبراني الصناعي)

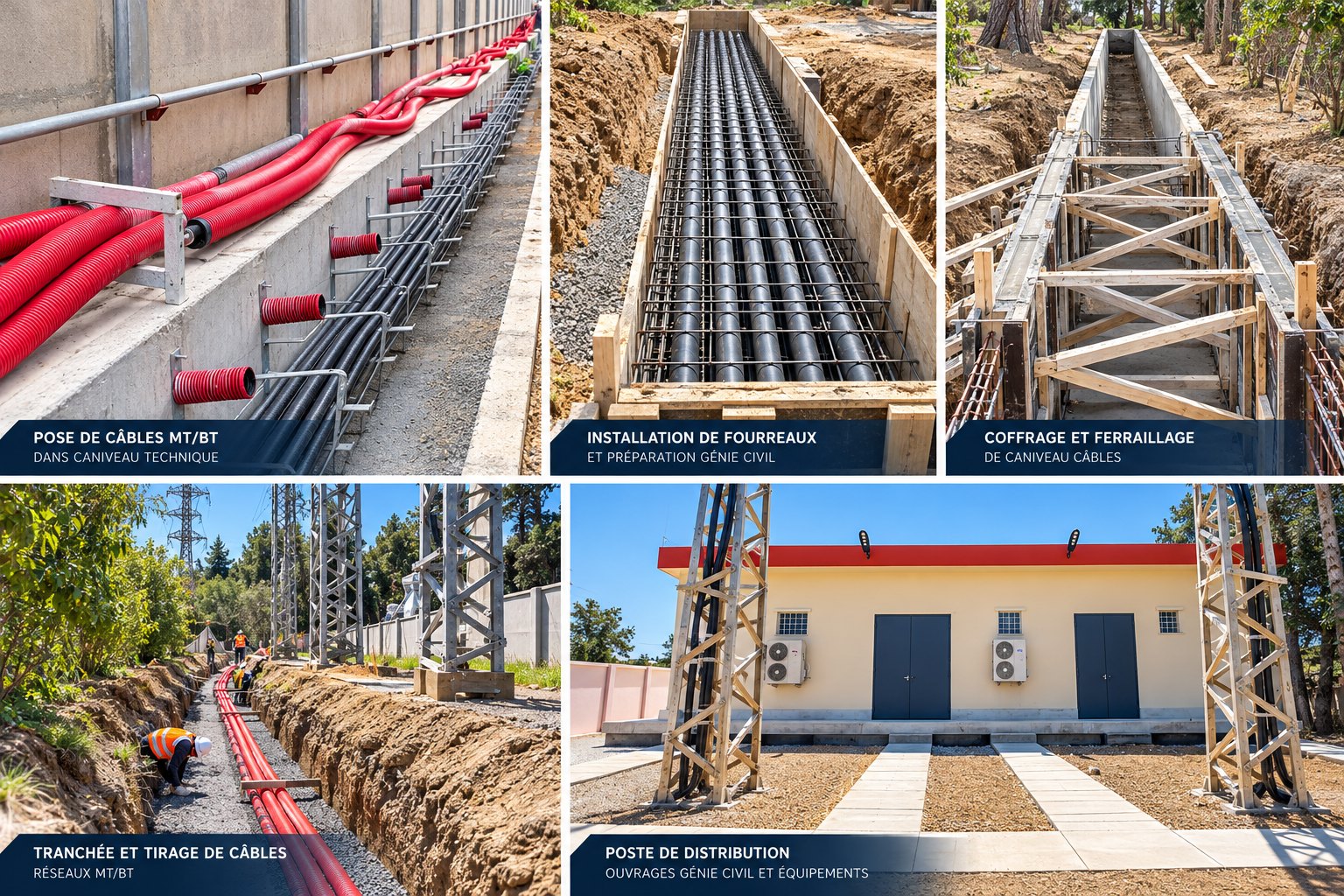

الهندسة المدنية وشبكات الجهد المتوسط والمنخفض

بفضل تأهيلنا في الصنف السادس للبناء والأشغال العمومية، ننجز أيضًا أشغال الهندسة المدنية وشبكات الكوابل المرافقة للمحطات الكهربائية.

• قنوات الكوابل: القولبة والتسليح والصب
• الخنادق، مدّ الأغلفة وسحب كوابل الجهد المتوسط والمنخفض
• تحويل مخارج الجهد المتوسط مع استمرارية الخدمة
• محطات التوزيع: الهندسة المدنية والتجهيزات
• منشآت توزيع الكهرباء من النوع D لصالح سونلغاز-توزيع

الطاقات المتجددة

لا قيمة لمحطة شمسية أو نظام تخزين إلا إذا كان موصولًا ومحميًا ومراقَبًا جيدًا. نطبّق خبرتنا في المحطات الكهربائية على مصادر الطاقة الجديدة.

• محطات التسليم والربط بالشبكة
• حمايات الفصل والعدّ
• الإشراف على المحطة والتحكم عن بعد
• إدماج حلول تخزين الطاقة
